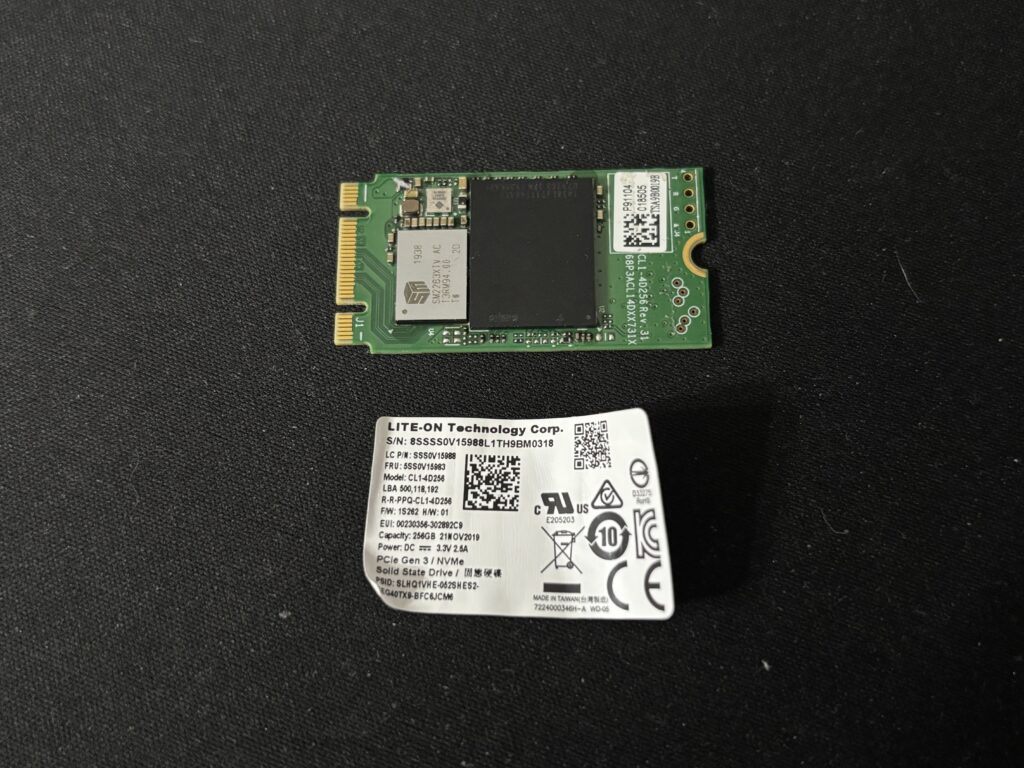

Попал в руки SSD диск NVME LITEON CL1-4D256, диск не читался, но определялся в BIOS по модели. Сейчас покажу метод восстановления подобного диска.
Почему статья называется «Метод прошивки»? Да очень просто, данный экземпляр к сожалению не выдержал боевых тестов и нормально жить отказался, да, так бывает, процент по моим наблюдениям восстановления прошивок SSD дисков 50/50 где половина — неудача, половина живет после прошивки долго и счастливо.

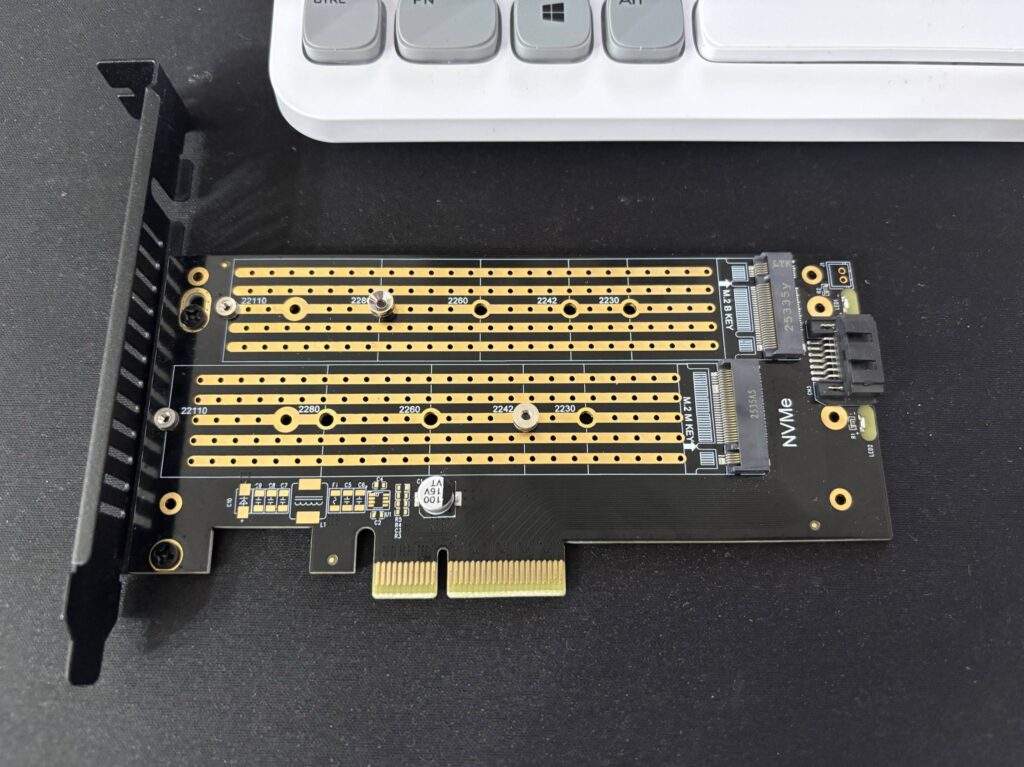

Приступим. Для прошивки такого диска я взял PCI-E переходник с поддержкой NVME.

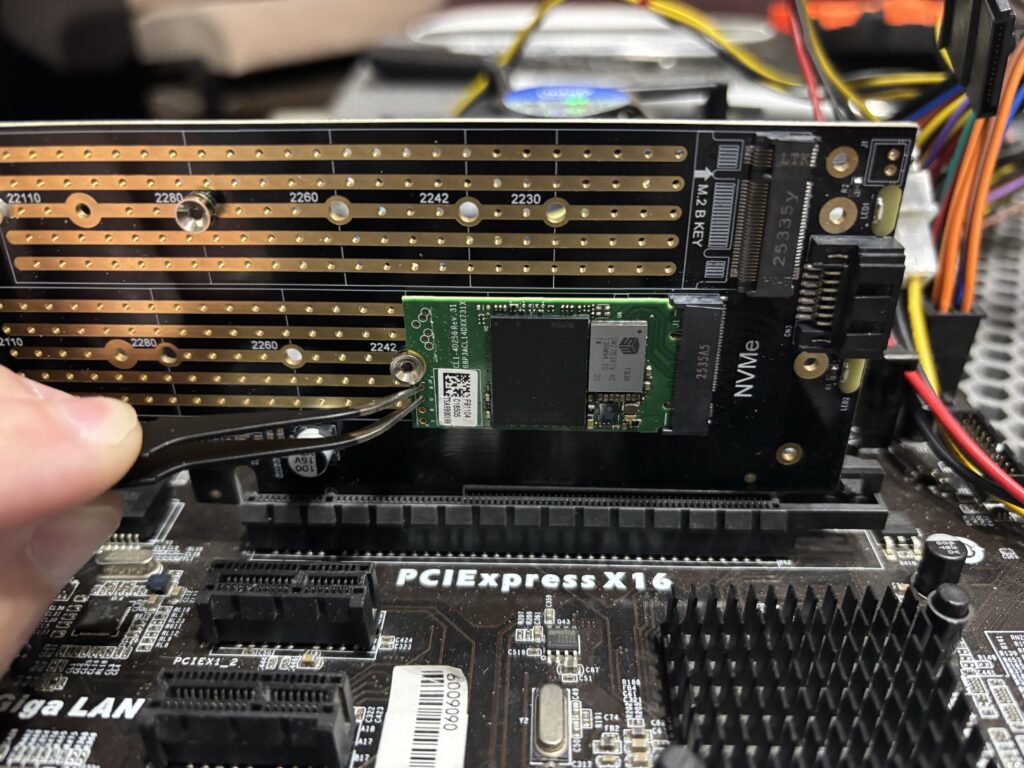

Ставим SSD диск в переходник PCI-E, замыкаем два контакта пинцетом на SSD диске и в таком положении включаем компьютер. Это приведет диск в режим ROM прошивки контроллера.
После включения ПК и загрузки Windows пинцет убираем.
В Windows открываем Диспетчер устройств, проверяем что диск определился в режиме контроллера SM2263:
Теперь идем на сайт VLO и скачиваем утилиту для определения конфигурации накопителя SMI nvme flash id и драйвер SMI nvme drivers.
Сначала заменяем драйвер контроллера NVME «Стандартный контроллер NVME Express» в Диспетчере устройств на NVME на драйвер от SMI:
После этого, с помощью SMI nvme flash id конфигурацию ссд определило такую — Контроллер SM2263XT, память 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die :
v0.275a
OS: 10.0 build 19045
Drive : 1(NVME)
Scsi : 1
Driver : OFA
Model : LITEON CL1-4D256
Fw : T1117ARD
HMB : 65536 — 65536 KB
Size : 244198 MB [256.1 GB] LBA Size : 512
AdminCmd : 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0xC0 0xC1 0xC2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x08 0x09
Controller: [SM2263XT] bufferless
Bank00: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank01: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank02: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank03: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank04: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank05: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank06: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Bank07: 0x98,0x3c,0x3c,0x98,0x98,0xb3,0xb3,0x76 — Toshiba 96L BiCS4 QLC 2k 256Gb/CE 256Gb/die 4Plane/die
Channel: 4
CE : 2
Plane : 2
Die/Ce : 1
Ch map : 0x0F
CE map : 0x03
Bit Per Cell : (TLC)
Inter. : 2
Pages/Block : 1152(384)
First Fblock : 1
Total Fblock : 990
Total Hblock : 2181
Fblock Per Ce : 990
Fblock Per Die: 990
Original Spare Block Count : 47
Vendor Marked Bad Block : 0
Bad Block From Pretest : 18
Теперь ищем прошивку, на сайте usbdev находим ее:
TSB-BiCS4:
SMI SM2263XT MPTool T1209A TSB-BiCS4 FWT1202A5_256Gb ; SM2263XT_TSBBiCS4_PKGT1209A_FWT1202A5_256Gb.rar; size: 2 616 241 bytes

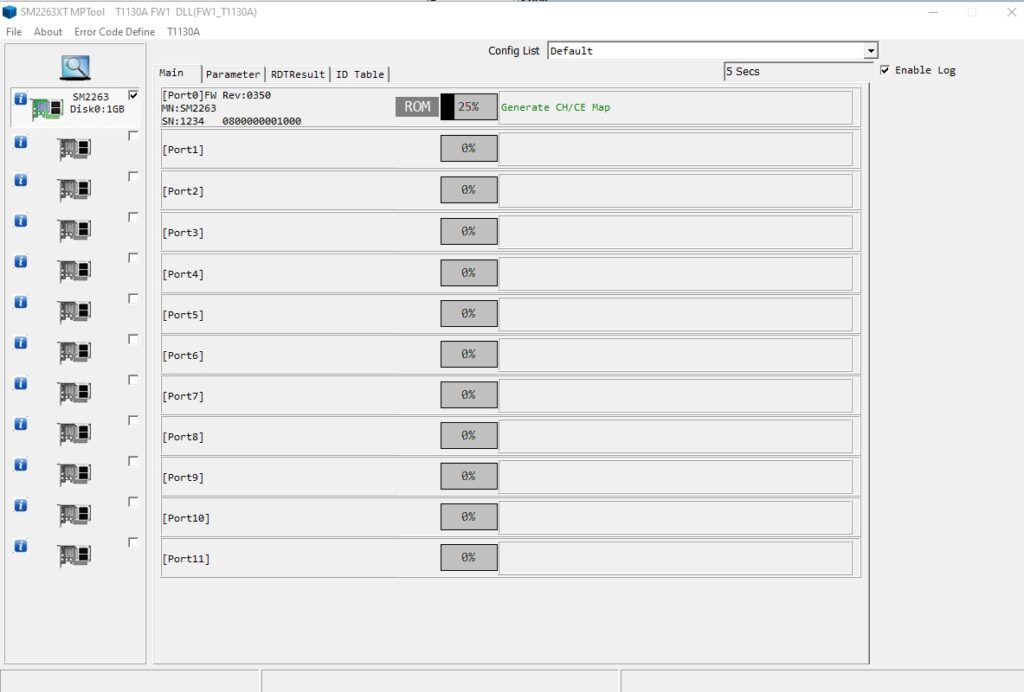

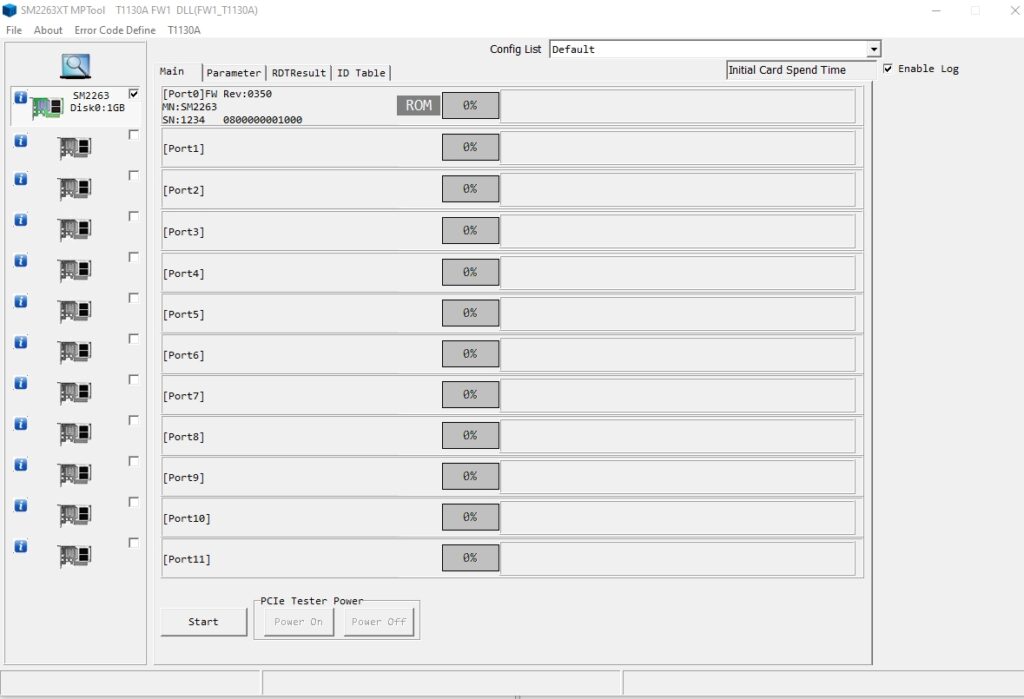

Скачиваем, распаковываем, запускаем. Видим наш диск в ROM режиме:

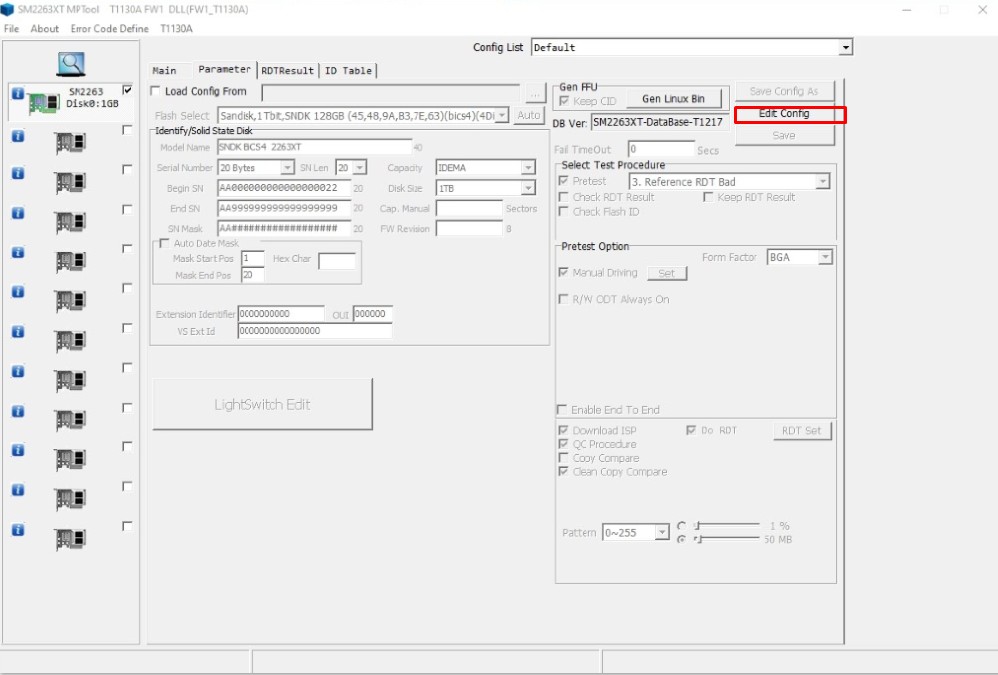

Переходим на вкладку «Parameter«, жмем «Edit Config«.
Пароль для изменения настроек — два пробела:

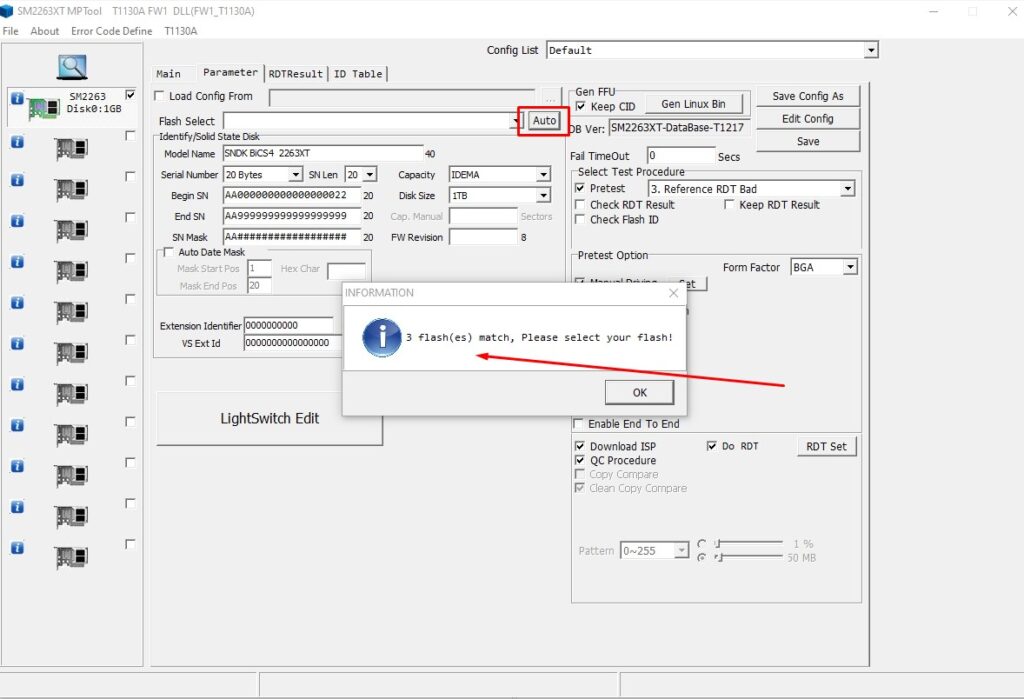

Далее жмем кнопку «AUTO«, автоматически определило 3 конфигурации:
В нашем случае у нас один чип 256Gbit:

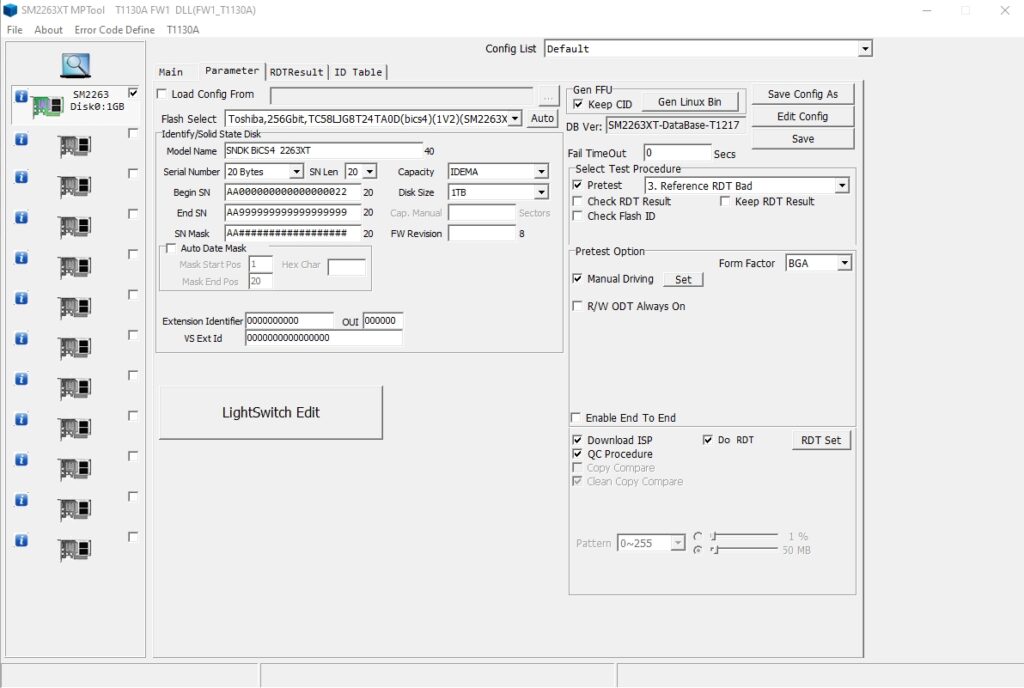

Выставляем название диска, объем и прочие параметры и прошиваем диск:

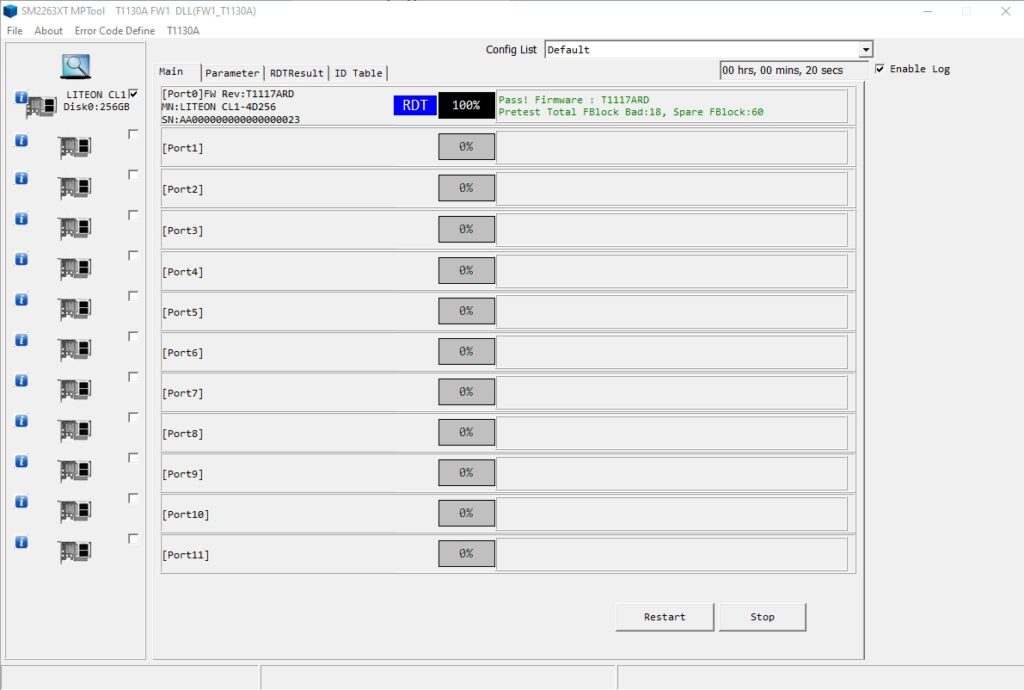

Возвращаемся на вкладку «Main» и жмем «Start«:
По успешной прошивке выключаем компьютер, важно выключить питание диска.

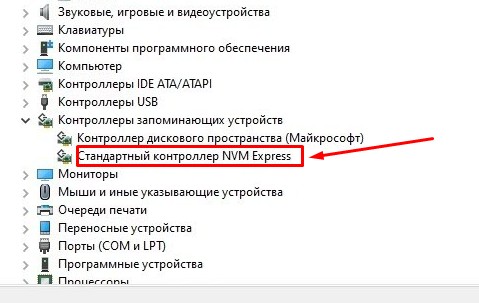

После повторного включения возвращаем драйвер на «Стандартный контроллер NVME Express» в Диспетчере устройств:

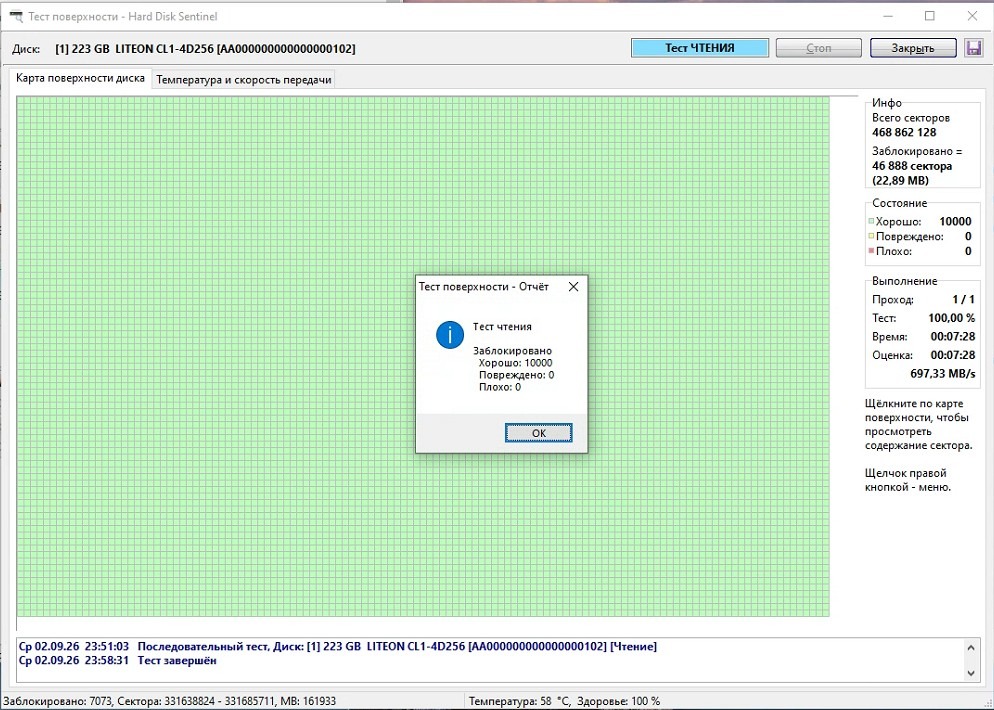

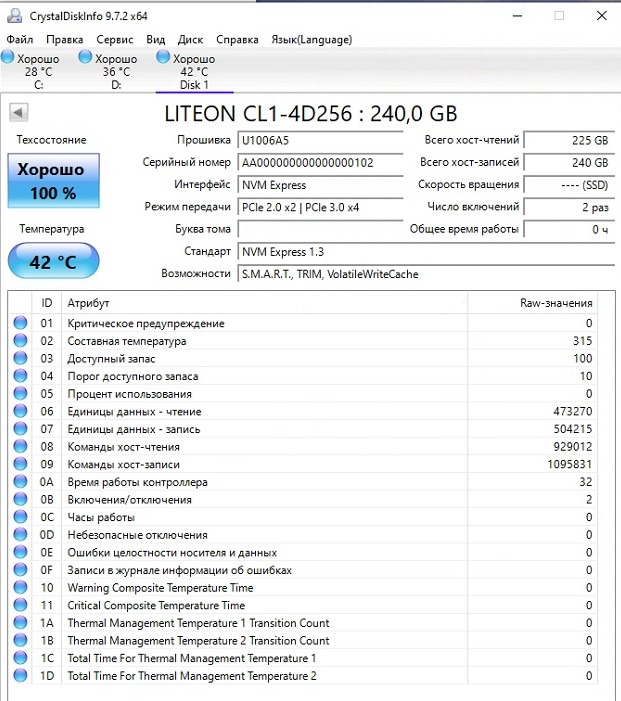

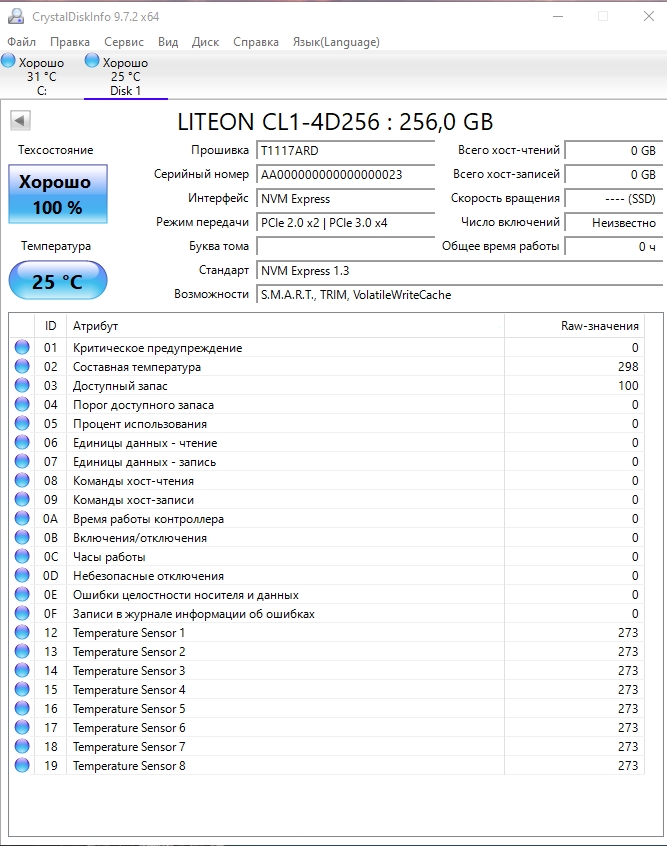

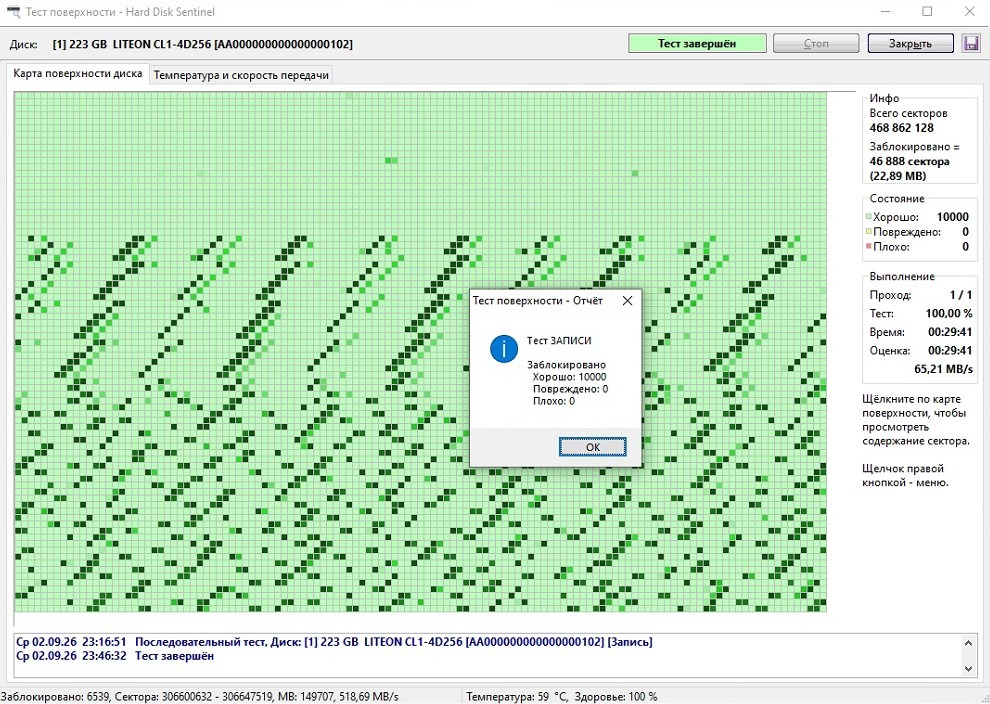

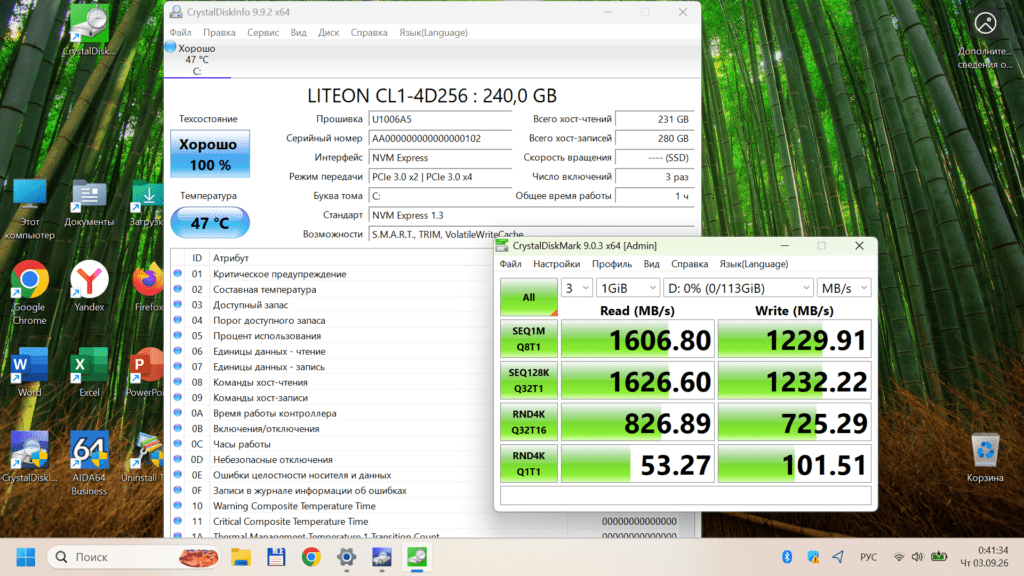

Инициализируем диск, форматируем, делаем тесты. Из минусов SMART показатели фактически не работают.
Легких Вам Ремонтов!
